Hangzhou Ocean Industry Co, Ltd adalah salah satu produsen dan pemasok kopling tipe gsl terkemuka di Cina. Selamat datang di grosir rantai industri tahan lama massal dan suku cadang transmisi daya buatan China di sini dari pabrik kami. Semua produk yang disesuaikan dengan kualitas tinggi dan harga yang kompetitif.

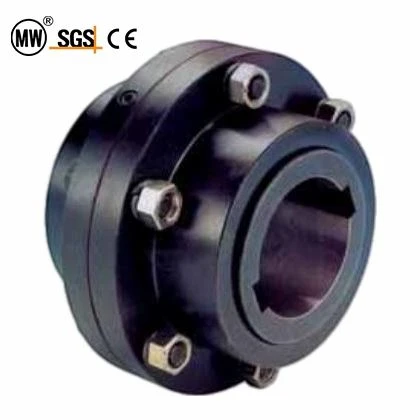

Kopling Tipe GSL adalah kopling roda gigi drum fleksibel yang banyak digunakan dalam industri metalurgi, pembuatan kertas, petrokimia, tenaga listrik, semen, pertambangan, dan pembuatan kapal.
Fitur utama meliputi:
Efisiensi transmisi tinggi: Masih dapat mempertahankan efisiensi transmisi tinggi dalam kondisi offset sudut besar; Struktur kompak: Kopling memiliki desain struktur kompak, yang secara efektif dapat mengurangi penggunaan ruang; Penyegelan pelumasan: Alur pasak perlu disegel selama perakitan untuk mencegah kebocoran pelumas dan memastikan pelumasan yang baik.
Selain itu, rangkaian produk Kopling Tipe GSL mencakup ukuran inci untuk pasar ANSI dan ukuran metrik untuk pasar DIN. Produk-produk ini memiliki aplikasi dan kebutuhannya di pasar yang berbeda.
Singkatnya, Kopling Tipe GSL banyak digunakan di berbagai bidang industri karena efisiensinya yang tinggi, kinerja yang andal, dan penerapan yang luas.
Parameter
Rangkaian produk
| Standar | Tipe Seri | Rentang Ukuran |
| ANSI | GSL | GSL100-GSL 700 |
| KERIUHAN | GSL | GSL 78-GSL 400 |

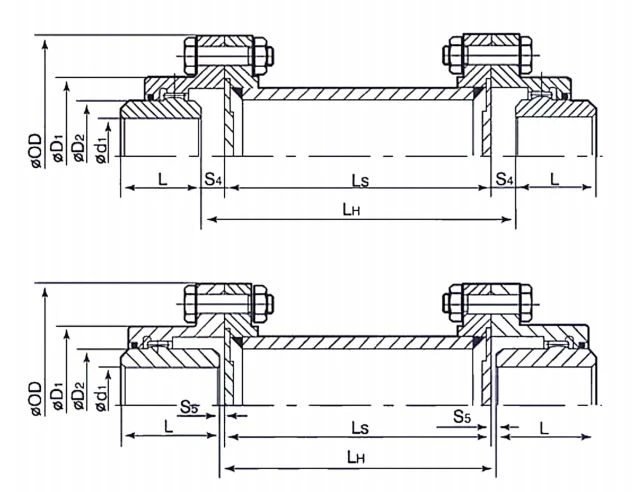

ANSI GSL-Kopling
| Katalog | Dimensi Mendasar | Membosankan | Torsi Maks (Dalam-Lb) | Revolusi maksimal (rpm) | Ls Min | berat L bs | ||||||
| OD | D2 | D1 | L | S4 | S5 | Minimal | Maks | |||||
| GSL-100 | 49/16 | 21/4 | 31/8 | 111/16 | 7/32 | 1/16 | 9/16 | 11/2 | 7523 | 6000 | 215/16 | 27.8 |
| GSL-150 | 6 | 31/8 | 315/16 | 115/16 | 9/32 | 1/16 | 3/4 | 21/8 | 15045 | 5500 | 35/16 | 47.4 |
| GSL-200 | 7 | 37/8 | 415/16 | 27/16 | 5/8 | 1/16 | 1 | 23/4 | 28763 | 5000 | 33/4 | 53.6 |
| GSL-250 | 8 3/8 | 45/8 | 57/8 | 31/32 | 9/16 | 3/32 | 13/8 | 33/8 | 53100 | 4400 | 4 | 113 |
| GSL-300 | 97/16 | 51/2 | 67/8 | 319/32 | 21/32 | 3/32 | 13/4 | 4 | 88500 | 4000 | 45/16 | 167 |
| GSL-350 | 11 | 61/2 | 729/32 | 41/8 | 25/32 | 1/8 | 21/8 | 45/8 | 141600 | 3500 | 415/16 | 241 |
| GSL-400 | 121/2 | 73/8 | 91/4 | 43/4 | 13/16 | 1/8 | 29/16 | 51/2 | 208860 | 3000 | 415/16 | 332 |
| GSL-450 | 135/8 | 83/8 | 103/8 | 55/16 | 1 | 5/32 | 31/8 | 61/4 | 287625 | 2700 | 415/16 | 400 |
| GSL-500 | 155/16 | 95/16 | 119/16 | 529/32 | 11/8 | 5/32 | 31/2 | 7 | 420375 | 2500 | 511/16 | 555 |
| GSL-550 | 163/4 | 103/8 | 1213/16 | 629/32 | 13/8 | 5/32 | 4 | 77/8 | 592950 | 2200 | 511/16 | 738 |
| GSL-600 | 181/8 | 117/16 | 131/11 | 715/32 | 121/32 | 5/32 | 43/4 | 85/8 | 796500 | 2100 | 511/16 | 858 |
| GSL-700 | 207/8 | 131/8 | 153/4 | 811/16 | 11/2 | 3/16 | 57/8 | 93/4 | 1106250 | 2000 | 511/16 | 1171 |

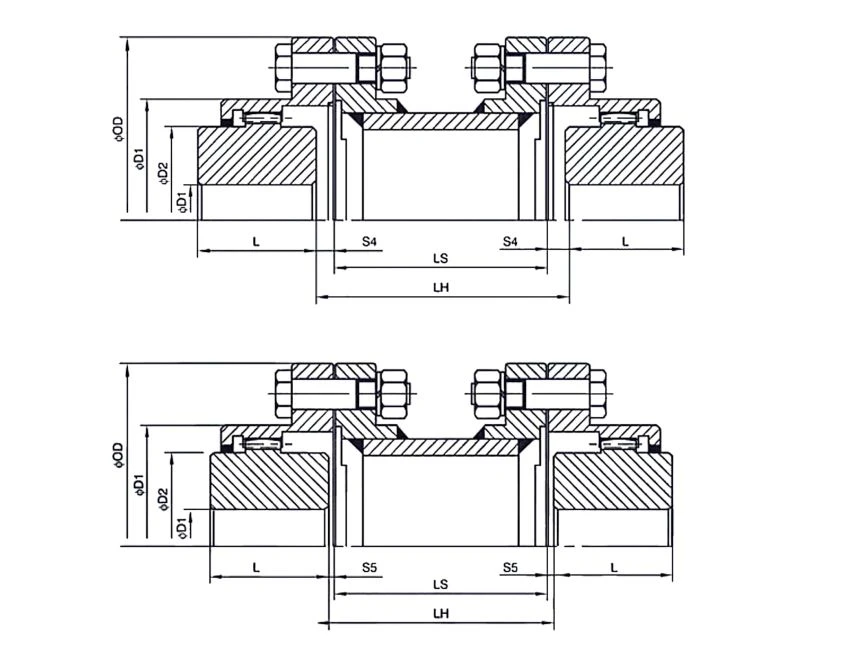

DIN GSL-Kopling
| Katalog | Dimensi mendasar | Membosankan | L (menit) | kapasitansi offset paralel | kapasitas pelampung akhir | torsi maks (Nm) | Revolusi maks (rpm) | momen inersia (kg.cm2) | G (kg) | ||||||
| OD | D1 | D2 | L | S4 | S5 | menit | maks | ||||||||
| GSL-78 | 117 | 78 | 58 | 43 | 5.5 | 1.5 | 14 | 40 | 75 | 3.3 | 2 | 850 | 6000 | 93 | 6.7 |
| GSL-100 | 152 | 100 | 80 | 50 | 7.5 | 1.5 | 19 | 55 | 85 | 3.8 | 2 | 1700 | 5500 | 348 | 14.5 |
| GSL-125 | 178 | 125 | 98 | 62 | 15.5 | 1.5 | 25 | 70 | 95 | 4.6 | 3 | 3250 | 5000 | 682 | 22.0 |
| GSL-150 | 213 | 150 | 118 | 76 | 14.5 | 2.5 | 35 | 85 | 100 | 5.1 | 4 | 6000 | 4400 | 1657 | 36.8 |
| GSL-175 | 240 | 175 | 140 | 90 | 16.5 | 2.5 | 45 | 100 | 110 | 5.7 | 4 | 10000 | 4000 | 2876 | 52.3 |
| GSL-200 | 280 | 200 | 165 | 105 | 20 | 3 | 55 | 120 | 125 | 6.6 | 5 | 16000 | 3500 | 6767 | 88.2 |
| GSL-235 | 318 | 235 | 188 | 120 | 21 | 3 | 65 | 140 | 125 | 7 | 6 | 23600 | 3000 | 11164 | 116.4 |
| GSL-265 | 347 | 265 | 212 | 135 | 25 | 4 | 80 | 160 | 125 | 7.6 | 6 | 33500 | 2700 | 17106 | 152.9 |
| GSL-295 | 390 | 295 | 236 | 150 | 28 | 4 | 90 | 180 | 145 | 8.5 | 7 | 47500 | 2500 | 32719 | 220.2 |
| GSL-325 | 425 | 325 | 264 | 175 | 35 | 4 | 100 | 200 | 145 | 9.4 | 8 | 67000 | 2200 | 49059 | 288.4 |
| GSL-355 | 460 | 355 | 290 | 190 | 42 | 4 | 120 | 220 | 145 | 10 | 9 | 90000 | 2100 | 73628 | 367.0 |
| GSL-400 | 530 | 400 | 333 | 220 | 38 | 5 | 150 | 250 | 145 | 10.7 | 10 | 125000 | 2000 | 138408 | 518.0 |
